СКЛАДНАЯ ПЕРЕНОСНАЯ ПАРТА

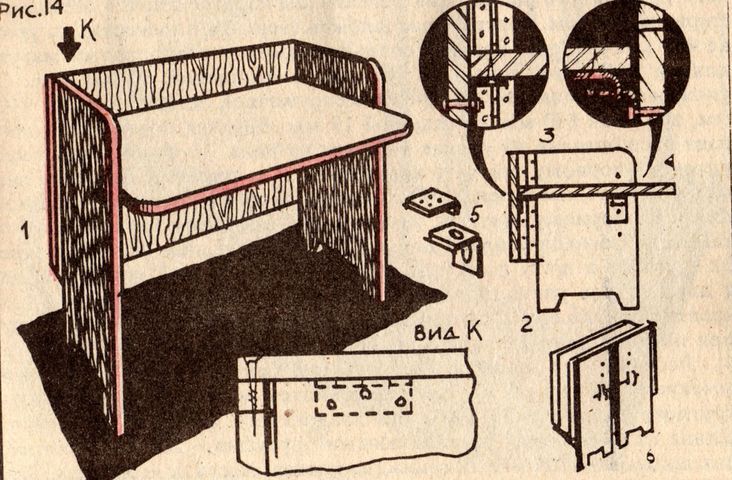

 Сделать складную парту под силу любому домашнему мастеру. Прежде всего надо заготовить два боковых щитка (разрез 2), для этого подойдут древесностружечные плиты. Размеры боковых щитков: высота - 800 мм, ширина - 350 мм; заднего щитка: высота - 500 мм, ширина - 850 мм; щитка крышки: длина - 800 мм, ширина - 550 мм. В боковых щитках на расстоянии 35 мм от передней кромки просверливают по три отверстия для перестановочного крепления опорных уголков (деталь 5, нижний уголок). Отверстия располагаются по вертикали на расстоянии от основания 550, 610 и 680 мм. В кромке основания выпиливается угол, чтобы обеспечить устойчивость парты. К вертикальным сторонам заднего щитка вровень с кромками прикрепляют клеем и шурупами бруски сечением 20x30 мм, к которым затем рояльными петлями прикрепляют боковые щитки (вид К). К щитку крышки снизу на расстоянии 120 мм от боковых кромок прикрепляют шурупами две петли, в свободной карте которых заранее просверливают отверстия для перестановочных болтов (узел 3).Теперь можно собирать парту. Раскрыв боковые щитки с прикрепленными опорными уголками (на рисунках эти уголки в средних отверстиях на высоте 610 мм), устанавливают между ними щиток крышки. Он скрепляется болтами диаметром 8 мм с задним щитком при помощи двух петель (коротких), которые были ранее прикреплены к крышке одной картой (узел 3). Затем крышку устанавливают в рабочее (горизонтальное) положение и намечают места крепления замковых уголков (снизу крышки) и прикрепляют их шурупами (узел 4), замковый узел показан отдельно (деталь 5, верхний уголок). На рис. 14 парта в сложенном виде. Чтобы было легче переносить ее, к боковым щиткам шурупами крепятся хомутики, через которые продевают планку. | |
